JIS/ISO振動評价標準和轴承诊断判定標準

阅讀量： 2020-01-09 13:07

　1　JIS/ISO振動評价標準
　　JIS/ISO標準廣泛(fan)應用(yong)在綜合判定旋轉機械状態领域。目(mu)前JIS（日本標準(zhun)規格）的JISB0906的附件B《各種機械種類對應(ying)的頻率振動暂定基準》中對速度的rms絕對值判定有详細解释(shi)。

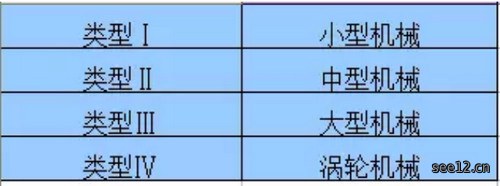

　　測量對象大致分為以下四類。
　　類型Ⅰ：在通常運(yun)行条件下，作為整機一部分的(de)引擎及機械。（代表案例：輸出(chu)在15kw以下的通用電動機）
　　類型Ⅱ：没有特(te)殊(shu)基座的中型機械振動[輸出(chu)在15kw~75kw的電動機(ji)]以及在特殊基(ji)座上安裝好(hao)的引擎或機械（300kw以(yi)下）
　　類型Ⅲ：大型電動(dong)機以及大(da)型旋轉機械，安裝在坚固基座或振動測(ce)量方向具有较高的剛性的重型基座上(shang)。
　　類型Ⅳ：大型電動(dong)機以及大(da)型旋轉機械，安裝在(zai)振動測量方向具有较柔软剛性的基(ji)座上。（代表案例：輸出(chu)在10MW以(yi)上的涡轮(lun)发電機組燃氣轮機）

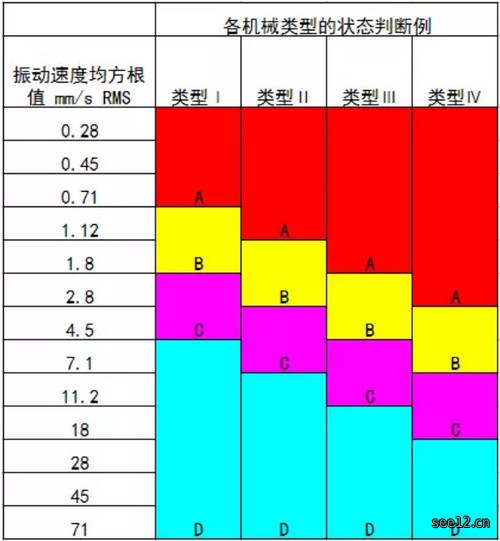

　　圖：具代表性的區域界限值

　　2　轴(zhou)承(cheng)判定標準，包絡加速度(du)E3的(de)振動判定標準
　　采用了通用的(de)準則(ze)來進行轴承诊断，即用包絡加速度的測量值來設定判(pan)断標準(zhun)。圖表中的数字只(zhi)適用於通用準則。从測(ce)量結果的倾向(xiang)來判断嚴重級別是非常有效的方法。
　　級別分類
　　（a）級別1轴承内径：Dia.200~500mm，轉速：500RPM以(yi)下
　　（b）級別2轴承内径：Dia.50~300mm，轉速：500~1800RPM
　　（c）級別3轴承内径：Dia.20~150mm，轉速：1800或3600RPM選其一

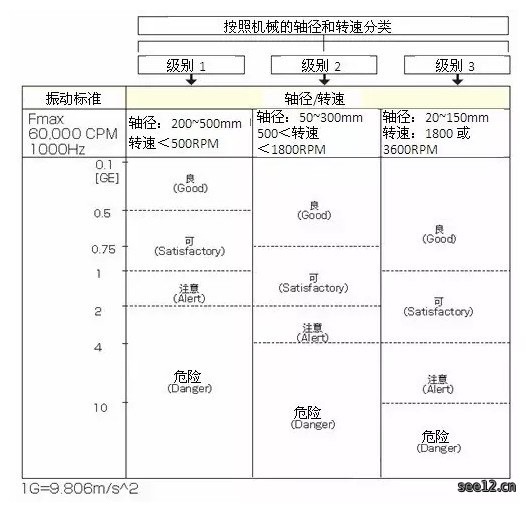

　　通過E3的峰值來(lai)判断。如下表所示，通過測量對象機械的轴径、轉速來(lai)選擇判断標準進行判(pan)定。
